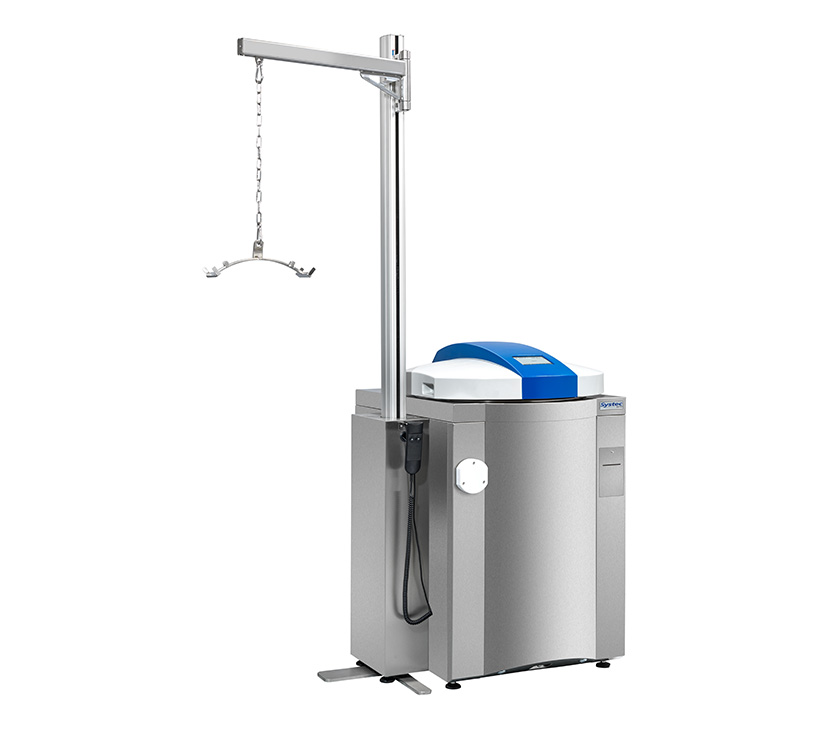

Systec

V Series

V-40, V-55, V-65, V-75, V-95, V-100, V-120, V-150

Broşürler

Daha Fazla Bilgi

Özellikler

Dimensions and performance

Chamber dimensions Ø x depth (mm)

V-40 : 344 x 450

V-55 : 344 x 600

V-65 : 400 x 500

V-75 : 400 x 600

V-95 : 400 x 750

V-100 : 500 x 500

V-120 : 500 x 600

V-150 : 500 x 750

Chamber volume (l) total / nominal

V-40 : 45 / 40

V-55 : 60 / 55

V-65 : 73 / 65

V-75 : 85 / 75

V-95 : 104 / 95

V-100 : 117 / 100

V-120 : 137 / 120

V-150 : 166 / 150

External dimensions (mm)

Height

V-40 : 950

V-55 : 950

V-65 : 995

V-75 : 995

V-95 : 1080

V-100 : 985

V-120 : 985

V-150 : 1115

Width

V-40 : 500

V-55 : 500

V-65 : 550

V-75 : 550

V-95 : 550

V-100 : 650

V-120 : 650

V-150 : 650

Depth

V-40 : 680

V-55 : 680

V-65 : 780

V-75 : 780

V-95 : 780

V-100 : 900

V-120 : 900

V-150 : 900

Net weight (kg)

V-40 : 110

V-55 : 115

V-65 : 125

V-75 : 130

V-95 : 140

V-100 : 175

V-120 : 180

V-150 : 190

Heating capacity (kW)

Systec VX

V-40 : 3.5

V-55 : 3.5

V-65 : 9.0

V-75 : 9.0

V-95 : 9.0

V-100 : 9.0

V-120 : 9.0

V-150 : 9.0

Systec VE and VB

V-40 : 3.6

V-55 : 3.6

V-65 : 9.3

V-75 : 9.3

V-95 : 9.3

V-100 : 9.3

V-120 : 9.3

V-150 : 9.3

Electrical connections for Systec V-40 and V-55: 220 – 240 V, 50 / 60 Hz, 16 A.
Electrical connections for Systec V-65 to V-150: 380 – 400 V, 50 / 60 Hz, 16 A.
Other voltage supplies are available on request.
Country-specific deviations possible.

Loading capacity* Erlenmeyer flasks

250 ml

V-40 : 3 x 11

V-55 : 4 x 11

V-65 : 3 x 14

V-75 : 4 x 14

V-95 : 5 x 14

V-100 : 3 x 22

V-120 : 4 x 22

V-150 : 5 x 22

500 ml

V-40 : 2 x 7

V-55 : 3 x 7

V-65 : 2 x 8

V-75 : 3 x 8

V-95 : 4 x 8

V-100 : 2 x 14

V-120 : 3 x 14

V-150 : 4 x 14

1000 ml

V-40 : 2 x 4

V-55 : 2 x 4

V-65 : 2 x 5

V-75 : 2 x 5

V-95 : 3 x 5

V-100 : 2 x 8

V-120 : 2 x 8

V-150 : 3 x 8

2000 ml

V-40 : 3

V-55 : 2 x 3

V-65 : 4

V-75 : 2 x 4

V-95 : 2 x 4

V-100 : 6

V-120 : 2 x 6

V-150 : 2 x 6

3000 ml

V-40 : 1

V-55 : 1

V-65 : 2

V-75 : 2

V-95 : 2 x 2

V-100 : 4

V-120 : 4

V-150 : 2 x 4

5000 ml

V-40 : 1

V-55 : 1

V-65 : 1

V-75 : 1

V-95 : 2 x 1

V-100 : 3

V-120 : 3

V-150 : 2 x 3

Loading capacity* Schott DURAN® media bottles

250 ml

V-40 : 3 x 17

V-55 : 4 x 17

V-65 : 3 x 20

V-75 : 3 x 20

V-95 : 5 x 20

V-100 : 3 x 30

V-120 : 3 x 30

V-150 : 5 x 30

500 ml

V-40 : 2 x 11

V-55 : 3 x 11

V-65 : 2 x 15

V-75 : 3 x 15

V-95 : 4 x 15

V-100 : 2 x 22

V-120 : 3 x 22

V-150 : 4 x 22

1000 ml

V-40 : 8

V-55 : 2 x 8

V-65 : 2 x 9

V-75 : 2 x 9

V-95 : 3 x 9

V-100 : 2 x 15

V-120 : 2 x 15

V-150 : 3 x 15

2000 ml

V-40 : 4

V-55 : 2 x 4

V-65 : 5

V-75 : 2 x 5

V-95 : 2 x 5

V-100 : 8

V-120 : 2 x 8

V-150 : 2 x 8

5000 ml

V-40 : 1

V-55 : 1

V-65 : 2

V-75 : 2

V-95 : 2 x 2

V-100 : 4

V-120 : 4

V-150 : 2 x 4

10000 ml

V-40 : 1

V-55 : 1

V-65 : 1

V-75 : 1

V-95 : 1

V-100 : 2

V-120 : 2

V-150 : 2

* At maximum load, without baskets
Loading capacities may differ, depending on the option chosen.
The loading capacities may vary slightly, depending on the size of the bottles or flasks
