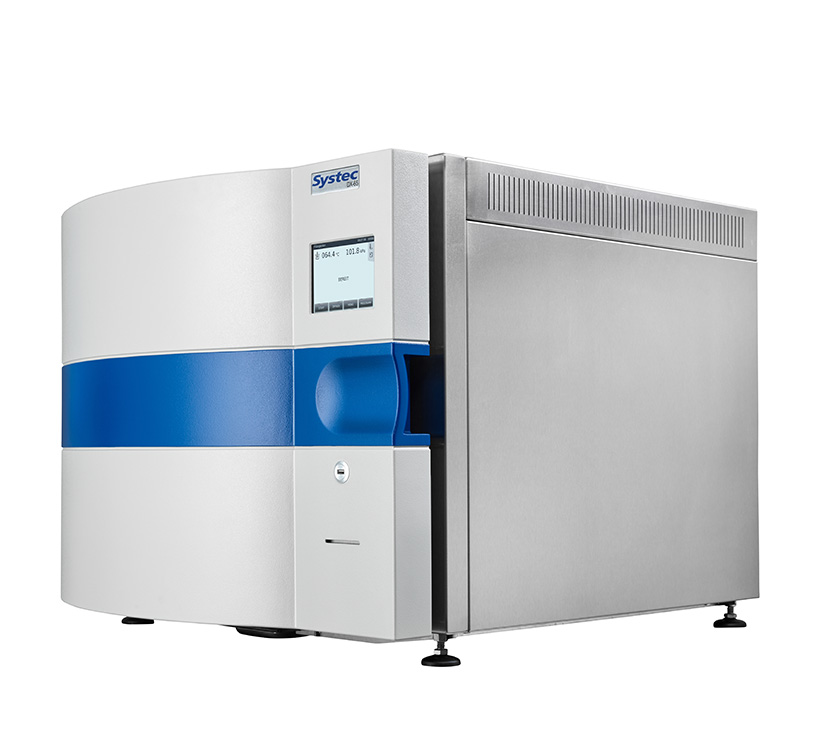

Systec

D Series

D-45, D-65, D-90,
D-100, D-150, D-200

Brochures

More Info

Specifications

Dimensions and performance

Chamber dimensions Ø x depth (mm)

D-23* : 260 x 420

D-45 : 344 x 500

D-65 : 400 x 500

D-90 : 400 x 700

D-100 : 500 x 500

D-150 : 500 x 750

D-200 : 500 x 1000

Chamber volume (l) total / nominal

D-23* : 25 / 23

D-45 : 50 / 45

D-65 : 70 / 65

D-90 : 95 / 90

D-100 : 113 / 100

D-150 : 162 / 150

D-200 : 211 / 200

External dimensions (mm)

Height

D-23* : 490

D-45 : 585

D-65 : 630

D-90 : 630

D-100 : 730

D-150 : 730

D-200 : 730

Width

D-23* : 545

D-45 : 620

D-65 : 750

D-90 : 750

D-100 : 850

D-150 : 850

D-200 : 850

Depth

D-23* : 645

D-45 : 755

D-65 : 770

D-90 : 970

D-100 : 805

D-150 : 1055

D-200 : 1305

Net weight (kg)

D-23* : 80

D-45 : 105

D-65 : 125

D-90 : 145

D-100 : 165

D-150 : 190

D-200 : 210

Heating capacity (kW)

Systec VX

D-23* : 2.9

D-45 : 3.5

D-65 : 9.0

D-90 : 9.0

D-100 : 9.0

D-150 : 9.0

D-200 : 9.0

Systec VE and VB

D-23* : 2.3

D-45 : 3.7

D-65 : 3.7

D-90 : 5.5

D-100 : 3.7

D-150 : 5.5

D-200 : 5.5

Electrical connections for Systec D-23 and D-45: 220 – 240 V, 50 / 60 Hz, 16 A.
Electrical connections for Systec D-65 to D-200: 380 – 400 V, 50 / 60 Hz, 16 A.
Other voltage supplies are available on request.
Country-specific deviations possible (Switzerland: Systec DX-23)

Loading capacity* Erlenmeyer flasks

250 ml

D-23* : 11

D-45 : 24

D-65 : 23

D-90 : 31

D-100 : 2 x 30

D-150 : 2 x 42

D-200 : 2 x 59

500 ml

D-23* : 8

D-45 : 12

D-65 : 15

D-90 : 21

D-100 : 2 x 15

D-150 : 2 x 24

D-200 : 2 x 40

1000 ml

3 8 9 13 12 18

D-23* : 3

D-45 : 8

D-65 : 9

D-90 : 13

D-100 : 12

D-150 : 18

D-200 : 23

2000 ml

D-23* : -

D-45 : 3

D-65 : 6

D-90 : 8

D-100 : 7

D-150 : 9

D-200 : 14

3000 ml

D-23* : -

D-45 : -

D-65 : 3

D-90 : 4

D-100 : 6

D-150 : 8

D-200 : 11

5000 ml

D-23* : -

D-45 : -

D-65 : -

D-90 : -

D-100 : 3

D-150 : 5

D-200 : 7

Loading capacity* Schott DURAN® media bottles

250 ml

D-23* : 18

D-45 : 24

D-65 : 31

D-90 : 40

D-100 : 2 x 36

D-150 : 2 x 54

D-200 : 2 x 83

500 ml

D-23* : 10

D-45 : 18

D-65 : 22

D-90 : 31

D-100 : 2 x 26

D-150 : 2 x 40

D-200 : 2 x 59

1000 ml

D-23* : 4

D-45 : 10

D-65 : 15

D-90 : 18

D-100 : 18

D-150 : 26

D-200 : 40

2000 ml

D-23* : -

D-45 : 5

D-65 : 8

D-90 : 10

D-100 : 12

D-150 : 14

D-200 : 23

5000 ml

D-23* : -

D-45 : -

D-65 : 2

D-90 : 4

D-100 : 6

D-150 : 8

D-200 : 11

10000 ml

D-23* : -

D-45 : -

D-65 : -

D-90 : -

D-100 : 2

D-150 : 3

D-200 : 4

* At maximum load, without baskets
Loading capacities may differ, depending on the option chosen.
The loading capacities may vary slightly, depending on the size of the bottles or flasks
