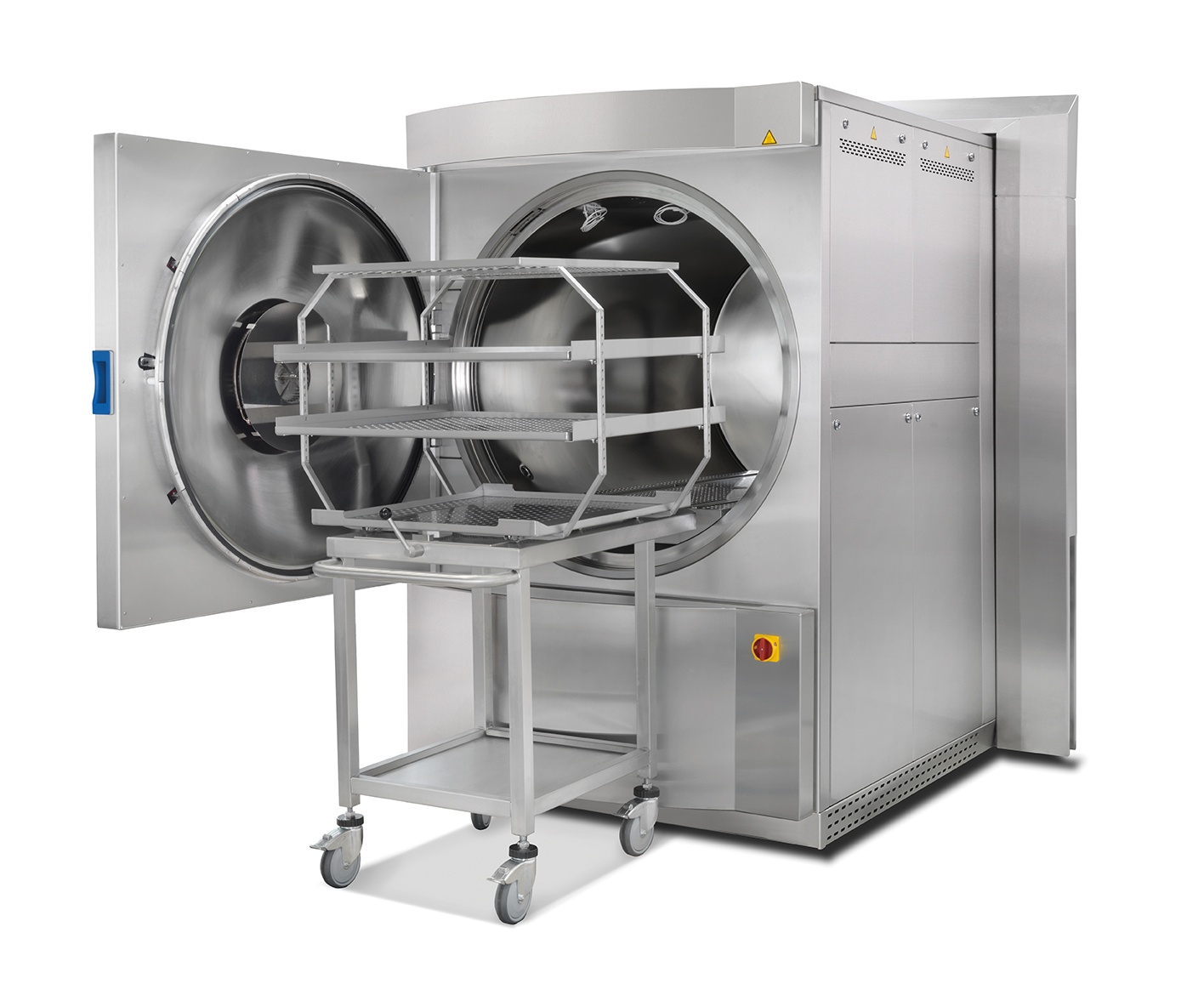

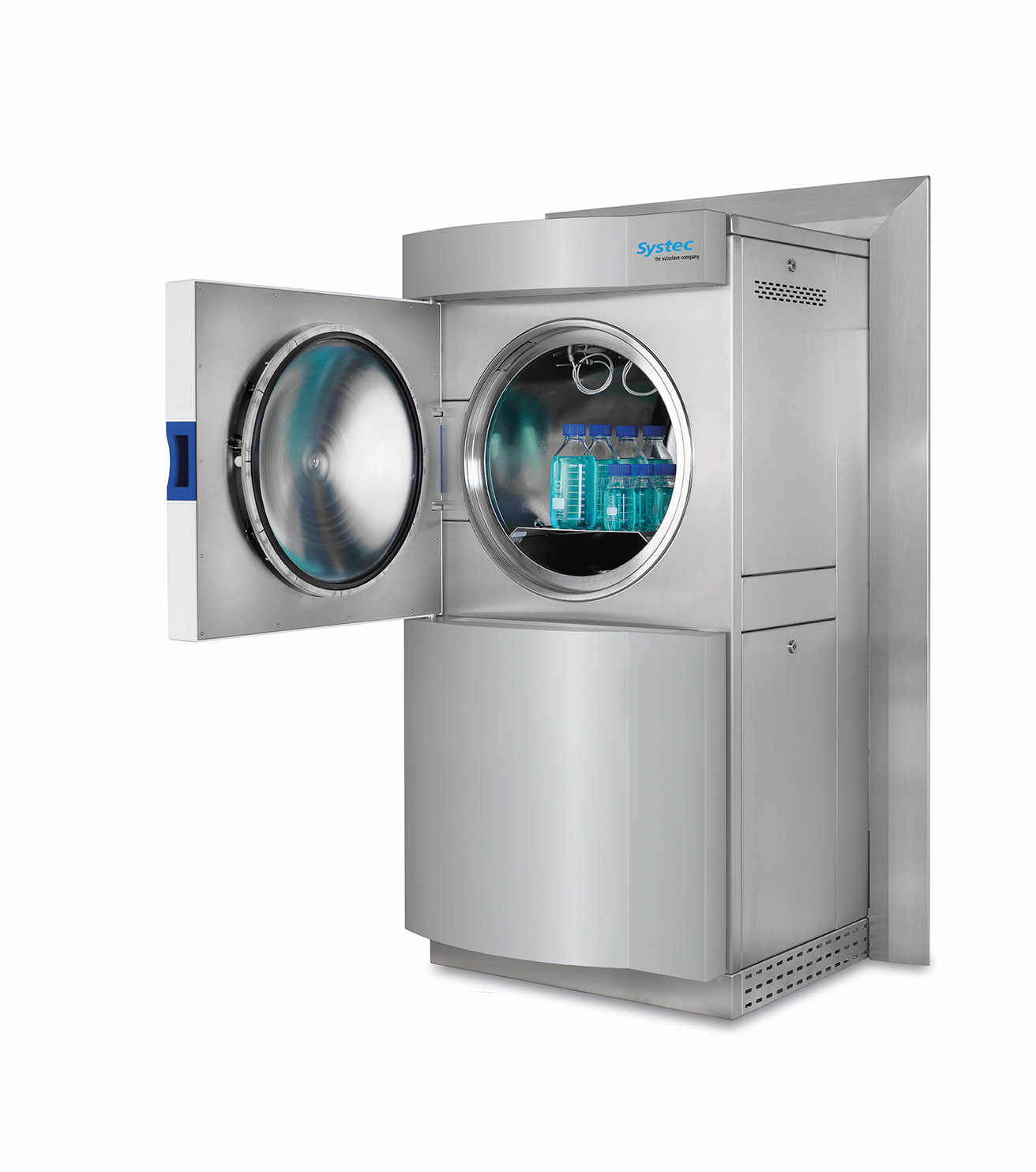

Systec

H Series

HX-65, HX-90, HX-100, HX-150, HX-20, HX-210, HX-320, HX-430, HX-540, HX-650, HX-580, HX-780, HX-980, HX-1180, HX-1380, HX-1580

Brochures

More Info

Specifications

Dimensions and performance

Chamber dimensions Ø x depth (mm)

HX-65 : 400 x 500

HX-90 : 400 x 750

HX-100 : 500 x 500

HX-150 : 500 x 750

HX-200 : 500 x 1000

HX-210 : 740 x 500

HX-320 : 740 x 750

HX-430 : 740 x 1000

HX-540 : 740 x 1250

HX-650 : 740 x 1500

HX-580 : 1000 x 750

HX-780 : 1000 x 1000

HX-980 : 1000 x 1250

HX-1180 : 1000 x 1500

HX-1380 : 1000 x 1750

HX-1580 : 1000 x 2000

Chamber volume (l) total / nominal

HX-65 : 70/65

HX-90 : 105/90

HX-100 : 115/100

HX-150 : 165/150

HX-200 : 215/200

HX-210 : 280/210

HX-320 : 385/320

HX-430 : 495/430

HX-540 : 600/540

HX-650 : 710/650

HX-580 : 35/580

HX-780 : 930/780

HX-980 : 1130/980

HX-1180 : 1325/1180

HX-1380 : 1520/1380

HX-1580 : 1715/1580

Chamber volume (l) total / nominal

HX-65 : 70/65

HX-90 : 105/90

HX-100 : 115/100

HX-150 : 165/150

HX-200 : 215/200

HX-210 : 280/210

HX-320 : 385/320

HX-430 : 495/430

HX-540 : 600/540

HX-650 : 710/650

HX-580 : 35/580

HX-780 : 930/780

HX-980 : 1130/980

HX-1180 : 1325/1180

HX-1380 : 1520/1380

HX-1580 : 1715/1580

External dimensions (mm)

Height

HX-65 : 1590

HX-90 : 1590

HX-100 : 1690

HX-150 : 1690

HX-200 : 1690

HX-210 : 1870

HX-320 : 1870

HX-430 : 1870

HX-540 : 1870

HX-650 : 1870

HX-580 : 2030

HX-780 : 2030

HX-980 : 2030

HX-1180 : 2030

HX-1380 : 2030

HX-1580 : 2030

Width

HX-65 : 730

HX-90 : 730

HX-100 : 830

HX-150 : 830

HX-200 : 830

HX-210 : 970

HX-320 : 970

HX-430 : 970

HX-540 : 970

HX-650 : 970

HX-580 : 1290

HX-780 : 1290

HX-980 : 1290

HX-1180 : 1290

HX-1380 : 1290

HX-1580 : 1290

Depth

HX-65 : 870

HX-90 : 1120

HX-100 : 910

HX-150 : 1160

HX-200 : 1410

HX-210 : 990

HX-320 : 1240

HX-430 : 1490

HX-540 : 1740

HX-650 : 1990

HX-580 : 1350

HX-780 : 1600

HX-980 : 1850

HX-1180 : 2100

HX-1380 : 2350

HX-1580 : 2600

Net weight (kg)

HX-65 : 360

HX-90 : 390

HX-100 : 420

HX-150 : 450

HX-200 : 500

HX-210 : 570

HX-320 : 680

HX-430 : 750

HX-540 : 820

HX-650 : 890

HX-580 : 1190

HX-780 : 1300

HX-980 : 1400

HX-1180 : 1520

HX-1380 : 1650

HX-1580 : 1790

Heating capacity (kW)

HX-65 : 9,0

HX-90 : 9,0

HX-100 : 9,0

HX-150 : 9,0

HX-200 : 9,0

HX-210 : 18,0

HX-320 : 18,0

HX-430 : 18,0

HX-540 : 18,0

HX-650 : 18,0

HX-580 : 36,0

HX-780 : 36,0

HX-980 : 36,0

HX-1180 : 36,0

HX-1380 : 36,0

HX-1580 : 36,0

Electrical connections for the Systec HX-65 to HX-200: 380 –400 V, 50 / 60 Hz, 16 A.
Electrical connections for the Systec HX-210 to HX-650: 380 –400 V, 50 /60 Hz, 32 A.
Electrical connections for the Systec HX-580 to HX-1580: 380– 400 V, 50/ 60 Hz, 63 A.
Different voltage available upon request.
